Intellan

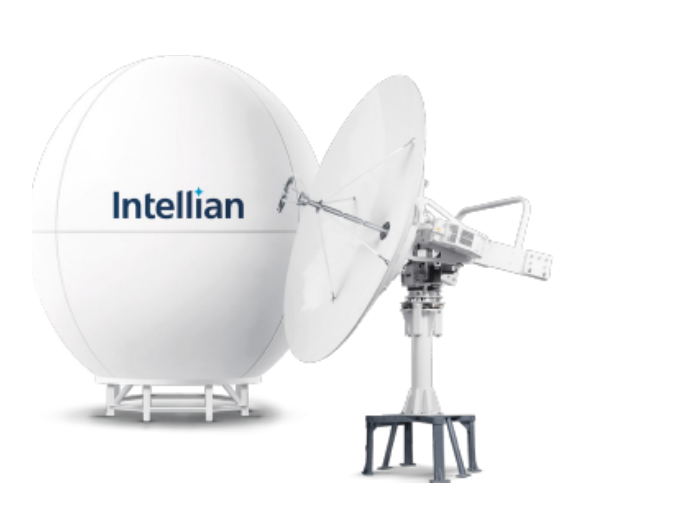

2.4M K U - BAND海洋VSAT天線系 統
功能
天線罩特征
v240K天線罩與12個面板結合,使得組裝比同類產品更加簡便。 該設備配備了一個可選的溫度控制組件,能夠根據需要自動為 天線罩內部提供空調冷卻。無論外界溫度如何,您都可以放 心,設備將在天線罩內的最佳溫度條件下正常運行。
寬仰角
v240K的寬視角底座設計非常適合極低或極高緯度地區,如斯堪 的納維亞半島或赤道區域。讓您的船只擁有遠航的能力,無需 擔心信號丟失!
安裝、設置和操作簡單
使用v240K,安裝和設置比以往更加簡單。在首次設置時,一旦 衛星的峰值信號位置被獲取,設備每次啟動時都會自動重新調 整(包括俯仰、家庭傳感器偏移、方位角和高度角),為您節 省大量時間和精力。
電機制動器
在升降和交叉水平部件上安裝的制動器可防止設備斷電、運輸 或儲存時突然移動和/或沖擊造成的盤損壞。
產品數據表
技術規格
物理
雷達罩高度和雷達罩 直徑 反射器直徑 天線重量 |
410cm / 161.4" 330cm / 130.0" 240cm / 94.5" 670kg / 1477lbs |
穩定基座組件
講臺 方位范圍 海拔高度范圍 跨級范圍 穩定準確度 電機制動系統 |
3軸:方位角、仰角、跨層無限
-15 °至+120 ° 最高30 ° 0.2 °最大船舶運動時的峰值偏移量,仰角, 橫水平 |
反射器和饋線總成
發射頻率發射 增益接收頻率 接收增益
G/T(含雷達罩)BUC 電源 大針抽吸活組織檢查 極化 |
13.75~14.5GHz Ku波段 中頻帶48.0dBi 10.7~12.75GHz Ku波段 中頻帶46.6dBi 27.6dB/K(晴空,30 °仰角)16W
Intellian PL L L NB僅支持交叉極化 |
反射器和饋線總成
尺寸(寬×深×高) 權重 顯示 船舶陀螺羅經接口 調制解調器接 口 調制解調器協議 遠程管理 Wi-Fi操作 管理端口 功率要求 |
43.1cm x 38.1cm x 4.4cm / 17" x 15" x 1.7" 3.5kg / 7.7lbs 2行40字符圖形VFD模塊 NMEA / NMEA 2000 以太網端口/ RS-232C / I/O端 口 iDirect、 Comtech、SatLink、Hughes、GILAT 是 是 是 100~240V AC, 50~60 Hz, 1A |

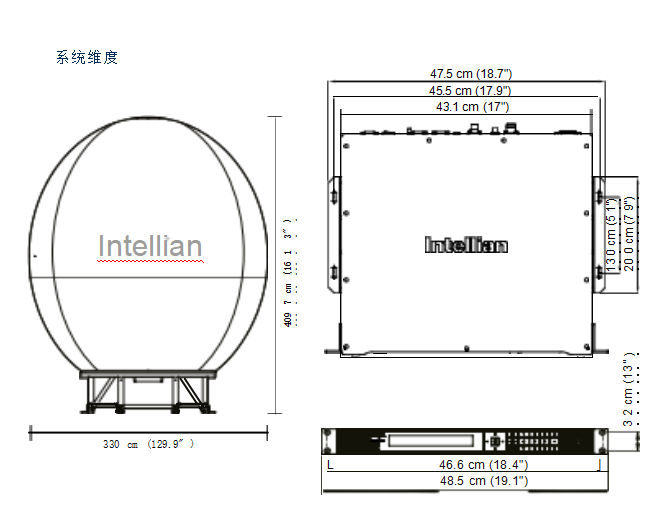

系統維度

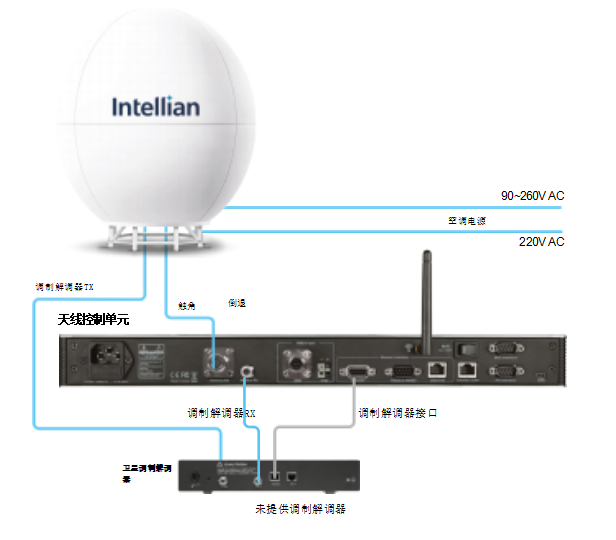

系統圖
交流電源鑰匙的主要功能
通過ACU,可以輕松可靠地進行固件更新,無需使用Intellian的自定義更新 功能更換任何硬件。
支持Wi-Fi的ACU可方便地連接到ACU,以便進行設置和系統監控。
TCP/IP支持多種調制解調器接口格式(包括以太網、控制 臺、RS232)。
